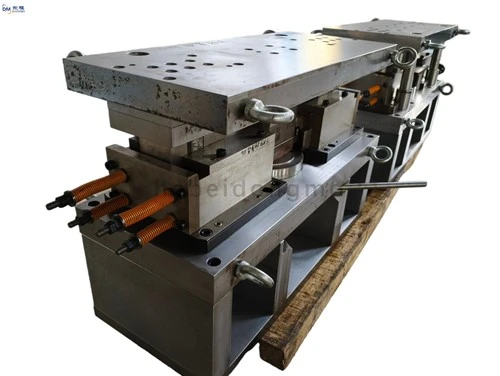

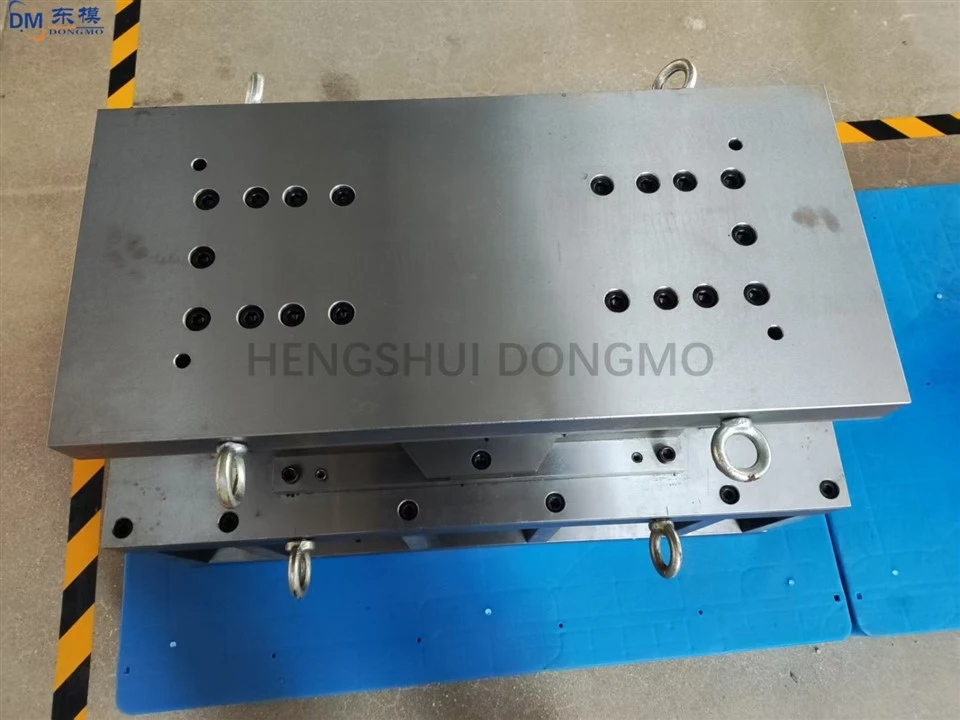

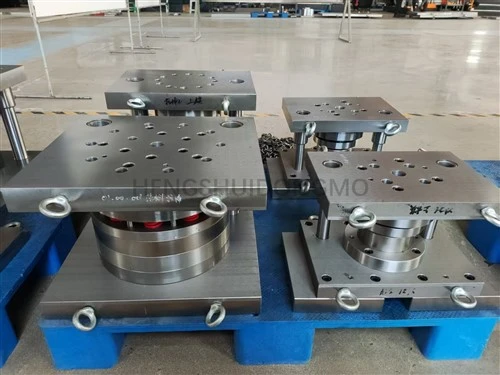

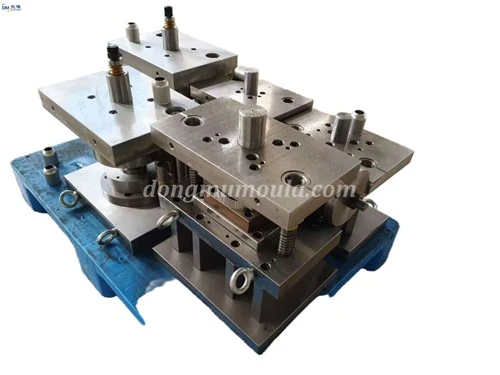

Lemezbélyegző szerszámok Fém alkatrészek hajlító és húzó sajtoló szerszámok

I. Anyagtulajdonság-adaptációs előírások

A szerszám kialakításának pontosan meg kell felelnie a sajtolóanyag jellemzőinek, elkerülve a vak kialakítást. Különböző anyagok (hidegen hengerelt acél, rozsdamentes acél, alumíniumötvözet, nagyszilárdságú acél) esetén egyértelműen meg kell határozni keménységüket, hajlékonyságukat és rugalmassági modulusukat, és meg kell határozni a megfelelő sajtolási folyamat paramétereit. Például SKD11 sajtolóacélt kell választani a 304-es rozsdamentes acél bélyegzéséhez, és az üresedési hézagot optimalizálni kell a 6061-es alumíniumötvözet bélyegzéséhez. A vágóél keménységét és szerkezeti elrendezését az anyagparamétereknek megfelelően kell meghatározni, hogy biztosítsák a pontos bélyegzést, ésszerű tartományon belül szabályozzák a szerszám kopását, és meghosszabbítsák a szerszám élettartamát.

II. Üresfelület és hézag tervezési specifikációi

A takarófelület kialakításának szigorúan követnie kell a gyakorlati előírásokat. A vágóélnek élesnek és repedésmentesnek kell lennie, Ra felületi érdességnek legfeljebb 0,025 μm-nek kell lennie, hogy sima vágást biztosítson a bélyegzett részen. A takarófelületen a letörést az anyagvastagságnak megfelelően kell beállítani, az anyagvastagság 0,3-0,8-szoros letörési sugarával, hogy csökkenjen a sorja a nyomott részen és elkerülhető legyen az anyag szakadása. A vakolási hézagot pontosan ki kell számítani, és az anyagvastagság 4–8%-ára kell beállítani, 0,003 mm vagy annál kisebb eltéréssel. A túlzott hézag könnyen a nyomott részek megvetemedéséhez és az anyaghulladékhoz vezethet, míg az elégtelen hézag súlyosbítja a penészkopást. Pontosan meg kell határozni az anyagtulajdonságok és a sajtolási eljárás alapján.

III. Formaszerkezet-tervezési előírások

A formaszerkezet kialakításának egyensúlyban kell lennie a mechanikai stabilitás és a könnyű karbantartás között. Az öntőforma alapja nagy szilárdságú ötvözött acélból készül, amelynek keménysége HRC58-62-nél szabályozott a hőkezelés után, hogy biztosítsa az általános merevséget, megakadályozza a formák deformálódását a sajtolás során, és biztosítsa a megmunkálási pontosságot. Legfeljebb ±0,005 mm. Az elválasztófelület kialakításának el kell kerülnie a bélyegzett részek kritikus részeit, hogy biztosítsa a zökkenőmentes szétválasztást, elakadás nélkül. Az ürítőrendszer megfelelő rugóerővel rendelkező rugalmas lehúzó lemezt használ az alapos kirakodás és a termelés hatékonyságának javítása érdekében. A moduláris felépítés megkönnyíti a napi karbantartást, a sérülékeny alkatrészek cseréjét és a penész hibakeresését.

IV. Biztonsági tervezési előírások

A formatervezésnek szigorúan meg kell felelnie a nemzeti mechanikai biztonsági előírásoknak, és biztonsági védelmi intézkedéseket kell végrehajtania. A szerszám bemeneti és kimeneti nyílásainál védőterelők vannak felszerelve, hogy megakadályozzák a munkadarabok kilökődését és a sajtolás során a személyzet sérülését. Vészleállító összekötő eszköz van felszerelve, amely a bélyegzőberendezéshez kapcsolódik, lehetővé téve a gyors leállítást rendellenességek esetén. A szerszámszerkezet kialakításánál kerülni kell az éles peremeket, és a működési területeken védőburkolatokat kell felszerelni a kezelők mechanikai sérüléseinek elkerülése és a gyártás biztonsága érdekében.
